特性
- 丰富且强大的模块化图形组件：按钮 (buttons)、图表 (charts)、列表 (lists)、滑动条 (sliders)、图片 (images) 等
- 高级的图形引擎：动画、抗锯齿、透明度、平滑滚动、图层混合等效果
- 支持多种输入设备：触摸屏、键盘、编码器、按键等
- 支持多显示设备
- 不依赖特定的硬件平台，可以在任何显示屏上运行
- 配置可裁剪（最低资源占用：64 kB Flash，16 kB RAM）
- 基于UTF-8的多语种支持，例如中文、日文、韩文、阿拉伯文等
- 可以通过类CSS的方式来设计、布局图形界面（例如：Flexbox、Grid）
- 支持操作系统、外置内存、以及硬件加速（LVGL已内建支持STM32 DMA2D、SWM341 DMA2D、NXP PXP和VGLite）
- 即便仅有单缓冲区(frame buffer)的情况下，也可保证渲染如丝般顺滑
- 全部由C编写完成，并支持C++调用
- 支持Micropython编程，参见：LVGL API in Micropython
- 支持模拟器 仿真，可以无硬件依托进行开发
- 丰富详实的例程
- 详尽的文档 以及API参考手册，可线上查阅或可下载为PDF格式
| 要求 | 最低要求 | 建议要求 |
| 架构 | 16、32、64位微控制器或微处理器 | |
| 时钟 | > 16 MHz | > 48 MHz |
| Flash/ROM | > 64 kB | > 180 kB |
| Static RAM | > 16 kB | > 48 kB |
| Draw buffer | > 1 × hor. res. pixels | > 1/10屏幕大小 |
| 编译器 | C99或更新 | |
注意：资源占用情况与具体硬件平台、编译器等因素有关，上表中仅给出参考值
LVGL本身并不依赖特定的硬件平台，任何满足LVGL硬件配置要求的微控制器均可运行LVGL。 如下仅列举其中一部分:
- NXP: Kinetis, LPC, iMX, iMX RT
- STM32F1, STM32F3, STM32F4, STM32F7, STM32L4, STM32L5, STM32H7
- Microchip dsPIC33, PIC24, PIC32MX, PIC32MZ
- Linux frame buffer (/dev/fb)
- Espressif ESP32
- Infineon Aurix
- Nordic NRF52 Bluetooth modules
- Quectel modems
- SYNWIT SWM341
LVGL也支持：
- Arduino library
- PlatformIO package
- Zephyr library
- ESP32 component
- NXP MCUXpresso component
- NuttX library
- RT-Thread RTOS
请按照如下顺序来学习LVGL：
- 使用网页在线例程 来体验LVGL（3分钟）
- 阅读文档简介章节来初步了解LVGL（5分钟）
- 再来阅读一下文档快速快速概览章节来了解LVGL的基本知识（15分钟）
- 学习如何使用模拟器来在电脑上仿真LVGL（10分钟）
- 试着动手实践一些例程
- 参考移植指南尝试将LVGL移植到一块开发板上，LVGL也已经提供了一些移植好的工程
- 仔细阅读文档总览章节来更加深入的了解和熟悉LVGL（2-3小时）
- 浏览文档组件(Widgets)章节来了解如何使用它们
- 如果你有问题可以到LVGL论坛提问
- 阅读文档如何向社区贡献章节来看看你能帮LVGL社区做些什么，以促进LVGL软件质量的不断提高（15分钟）
更多例程请参见 examples 文件夹。
C code

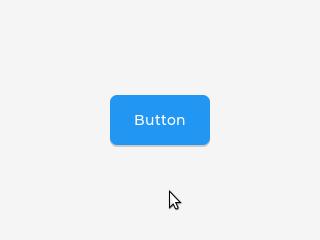

lv_obj_t * btn = lv_button_create(lv_screen_active()); /*Add a button to the current screen*/
lv_obj_center(btn); /*Set its position*/
lv_obj_set_size(btn, 100, 50); /*Set its size*/
lv_obj_add_event(btn, btn_event_cb, LV_EVENT_CLICKED, NULL); /*Assign a callback to the button*/
lv_obj_t * label = lv_label_create(btn); /*Add a label to the button*/
lv_label_set_text(label, "Button"); /*Set the labels text*/
lv_obj_center(label); /*Align the label to the center*/
...
void btn_event_cb(lv_event_t * e)
{
printf("Clicked\n");
}更多信息请到 Micropython官网 查询.
MicroPython code | Online Simulator 🇬🇧
def btn_event_cb(e):
print("Clicked")
# Create a Button and a Label
btn = lv.btn(lv.screen_active())
btn.center()
btn.set_size(100, 50)
btn.add_event(btn_event_cb, lv.EVENT.CLICKED, None)
label = lv.label(btn)
label.set_text("Button")
label.center()
C code

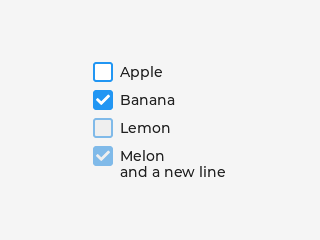

lv_obj_set_flex_flow(lv_screen_active(), LV_FLEX_FLOW_COLUMN);
lv_obj_set_flex_align(lv_screen_active(), LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_START, LV_FLEX_ALIGN_CENTER);
lv_obj_t * cb;
cb = lv_checkbox_create(lv_screen_active());
lv_checkbox_set_text(cb, "Apple");
lv_obj_add_event(cb, event_handler, LV_EVENT_ALL, NULL);
cb = lv_checkbox_create(lv_screen_active());
lv_checkbox_set_text(cb, "Banana");
lv_obj_add_state(cb, LV_STATE_CHECKED);
lv_obj_add_event(cb, event_handler, LV_EVENT_ALL, NULL);
cb = lv_checkbox_create(lv_screen_active());
lv_checkbox_set_text(cb, "Lemon");
lv_obj_add_state(cb, LV_STATE_DISABLED);
lv_obj_add_event(cb, event_handler, LV_EVENT_ALL, NULL);
cb = lv_checkbox_create(lv_screen_active());
lv_obj_add_state(cb, LV_STATE_CHECKED | LV_STATE_DISABLED);
lv_checkbox_set_text(cb, "Melon\nand a new line");
lv_obj_add_event(cb, event_handler, LV_EVENT_ALL, NULL);MicroPython code | Online Simulator 🇬🇧
def event_handler(e):
code = e.get_code()
obj = e.get_target_obj()
if code == lv.EVENT.VALUE_CHANGED:
txt = obj.get_text()
if obj.get_state() & lv.STATE.CHECKED:
state = "Checked"
else:
state = "Unchecked"
print(txt + ":" + state)
lv.scr_act().set_flex_flow(lv.FLEX_FLOW.COLUMN)
lv.scr_act().set_flex_align(lv.FLEX_ALIGN.CENTER, lv.FLEX_ALIGN.START, lv.FLEX_ALIGN.CENTER)
cb = lv.checkbox(lv.screen_active())
cb.set_text("Apple")
cb.add_event(event_handler, lv.EVENT.ALL, None)
cb = lv.checkbox(lv.screen_active())
cb.set_text("Banana")
cb.add_state(lv.STATE.CHECKED)
cb.add_event(event_handler, lv.EVENT.ALL, None)
cb = lv.checkbox(lv.screen_active())
cb.set_text("Lemon")
cb.add_state(lv.STATE.DISABLED)
cb.add_event(event_handler, lv.EVENT.ALL, None)
cb = lv.checkbox(lv.screen_active())
cb.add_state(lv.STATE.CHECKED | lv.STATE.DISABLED)
cb.set_text("Melon")
cb.add_event(event_handler, lv.EVENT.ALL, None)
C code

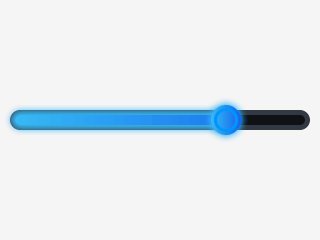

lv_obj_t * slider = lv_slider_create(lv_screen_active());
lv_slider_set_value(slider, 70, LV_ANIM_OFF);
lv_obj_set_size(slider, 300, 20);
lv_obj_center(slider);
/*Add local styles to MAIN part (background rectangle)*/
lv_obj_set_style_bg_color(slider, lv_color_hex(0x0F1215), LV_PART_MAIN);
lv_obj_set_style_bg_opa(slider, 255, LV_PART_MAIN);
lv_obj_set_style_border_color(slider, lv_color_hex(0x333943), LV_PART_MAIN);
lv_obj_set_style_border_width(slider, 5, LV_PART_MAIN);
lv_obj_set_style_pad_all(slider, 5, LV_PART_MAIN);
/*Create a reusable style sheet for the INDICATOR part*/
static lv_style_t style_indicator;
lv_style_init(&style_indicator);
lv_style_set_bg_color(&style_indicator, lv_color_hex(0x37B9F5));
lv_style_set_bg_grad_color(&style_indicator, lv_color_hex(0x1464F0));
lv_style_set_bg_grad_dir(&style_indicator, LV_GRAD_DIR_HOR);
lv_style_set_shadow_color(&style_indicator, lv_color_hex(0x37B9F5));
lv_style_set_shadow_width(&style_indicator, 15);
lv_style_set_shadow_spread(&style_indicator, 5);
/*Add the style sheet to the slider's INDICATOR part*/
lv_obj_add_style(slider, &style_indicator, LV_PART_INDICATOR);
/*Add the same style to the KNOB part too and locally overwrite some properties*/
lv_obj_add_style(slider, &style_indicator, LV_PART_KNOB);
lv_obj_set_style_outline_color(slider, lv_color_hex(0x0096FF), LV_PART_KNOB);
lv_obj_set_style_outline_width(slider, 3, LV_PART_KNOB);
lv_obj_set_style_outline_pad(slider, -5, LV_PART_KNOB);
lv_obj_set_style_shadow_spread(slider, 2, LV_PART_KNOB);MicroPython code | Online Simulator 🇬🇧
# Create a slider and add the style
slider = lv.slider(lv.screen_active())
slider.set_value(70, lv.ANIM.OFF)
slider.set_size(300, 20)
slider.center()
# Add local styles to MAIN part (background rectangle)
slider.set_style_bg_color(lv.color_hex(0x0F1215), lv.PART.MAIN)
slider.set_style_bg_opa(255, lv.PART.MAIN)
slider.set_style_border_color(lv.color_hex(0x333943), lv.PART.MAIN)
slider.set_style_border_width(5, lv.PART.MAIN)
slider.set_style_pad_all(5, lv.PART.MAIN)
# Create a reusable style sheet for the INDICATOR part
style_indicator = lv.style_t()
style_indicator.init()
style_indicator.set_bg_color(lv.color_hex(0x37B9F5))
style_indicator.set_bg_grad_color(lv.color_hex(0x1464F0))
style_indicator.set_bg_grad_dir(lv.GRAD_DIR.HOR)
style_indicator.set_shadow_color(lv.color_hex(0x37B9F5))
style_indicator.set_shadow_width(15)
style_indicator.set_shadow_spread(5)
# Add the style sheet to the slider's INDICATOR part
slider.add_style(style_indicator, lv.PART.INDICATOR)
slider.add_style(style_indicator, lv.PART.KNOB)
# Add the same style to the KNOB part too and locally overwrite some properties
slider.set_style_outline_color(lv.color_hex(0x0096FF), lv.PART.KNOB)
slider.set_style_outline_width(3, lv.PART.KNOB)
slider.set_style_outline_pad(-5, lv.PART.KNOB)
slider.set_style_shadow_spread(2, lv.PART.KNOB)
C code

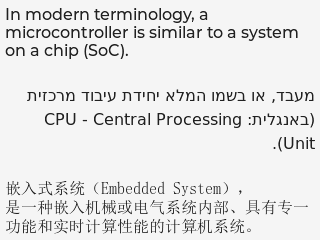

lv_obj_t * ltr_label = lv_label_create(lv_screen_active());
lv_label_set_text(ltr_label, "In modern terminology, a microcontroller is similar to a system on a chip (SoC).");
lv_obj_set_style_text_font(ltr_label, &lv_font_montserrat_16, 0);
lv_obj_set_width(ltr_label, 310);
lv_obj_align(ltr_label, LV_ALIGN_TOP_LEFT, 5, 5);
lv_obj_t * rtl_label = lv_label_create(lv_screen_active());
lv_label_set_text(rtl_label,"מעבד, או בשמו המלא יחידת עיבוד מרכזית (באנגלית: CPU - Central Processing Unit).");
lv_obj_set_style_base_dir(rtl_label, LV_BASE_DIR_RTL, 0);
lv_obj_set_style_text_font(rtl_label, &lv_font_dejavu_16_persian_hebrew, 0);
lv_obj_set_width(rtl_label, 310);
lv_obj_align(rtl_label, LV_ALIGN_LEFT_MID, 5, 0);
lv_obj_t * cz_label = lv_label_create(lv_screen_active());
lv_label_set_text(cz_label,
"嵌入式系统（Embedded System），\n是一种嵌入机械或电气系统内部、具有专一功能和实时计算性能的计算机系统。");
lv_obj_set_style_text_font(cz_label, &lv_font_source_han_sans_sc_16_cjk, 0);
lv_obj_set_width(cz_label, 310);
lv_obj_align(cz_label, LV_ALIGN_BOTTOM_LEFT, 5, -5);MicroPython code | Online Simulator 🇬🇧
ltr_label = lv.label(lv.screen_active())
ltr_label.set_text("In modern terminology, a microcontroller is similar to a system on a chip (SoC).")
ltr_label.set_style_text_font(lv.font_montserrat_16, 0);
ltr_label.set_width(310)
ltr_label.align(lv.ALIGN.TOP_LEFT, 5, 5)
rtl_label = lv.label(lv.screen_active())
rtl_label.set_text("מעבד, או בשמו המלא יחידת עיבוד מרכזית (באנגלית: CPU - Central Processing Unit).")
rtl_label.set_style_base_dir(lv.BASE_DIR.RTL, 0)
rtl_label.set_style_text_font(lv.font_dejavu_16_persian_hebrew, 0)
rtl_label.set_width(310)
rtl_label.align(lv.ALIGN.LEFT_MID, 5, 0)
font_han_sans_16_cjk = lv.font_load("S:../../assets/font/lv_font_source_han_sans_sc_16_cjk.fnt")
cz_label = lv.label(lv.screen_active())
cz_label.set_style_text_font(font_han_sans_16_cjk, 0)
cz_label.set_text("嵌入式系统（Embedded System），\n是一种嵌入机械或电气系统内部、具有专一功能和实时计算性能的计算机系统。")
cz_label.set_width(310)
cz_label.align(lv.ALIGN.BOTTOM_LEFT, 5, -5)LVGL 责任有限公司成立的目的是为了给用户使用LVGL图形库提供额外的技术支持，我们致力于提供以下服务：
- 图形设计
- UI设计
- 技术咨询以及技术支持
更多信息请参见 https://lvgl.io/services ，如果有任何问题请随时联系我们。
LVGL是一个开源项目，非常欢迎您参与到社区贡献当中。您有很多种方式来为提高LVGL贡献您的一份力量，包括但不限于：
- 介绍你基于LVGL设计的作品或项目
- 写一些例程
- 修改以及完善文档
- 修复bug
请参见文档如何向社区贡献章节来获取更多信息。
